01.
建筑钢结构
钢结构框架、立柱、支撑结构及大型结构件

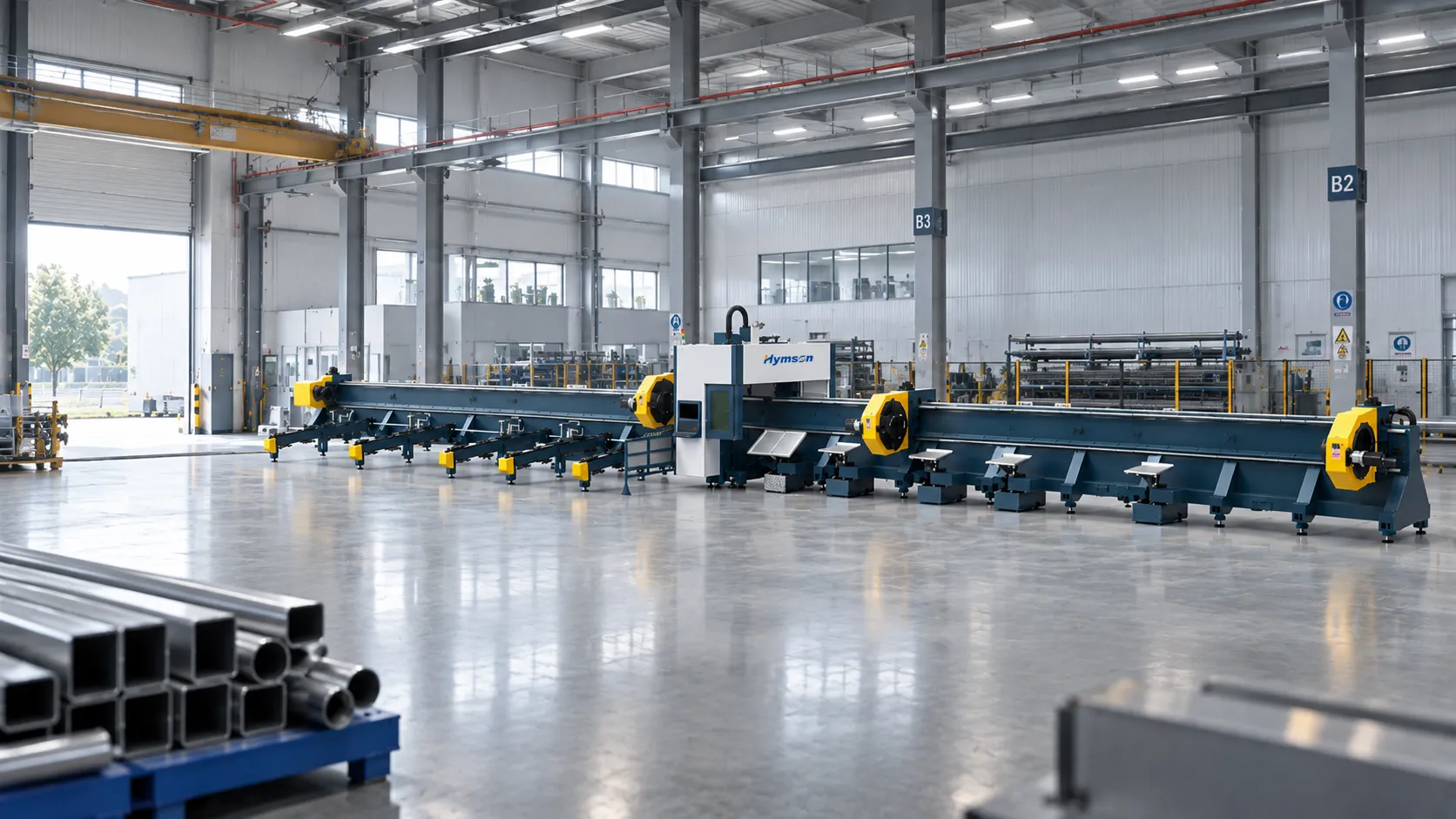

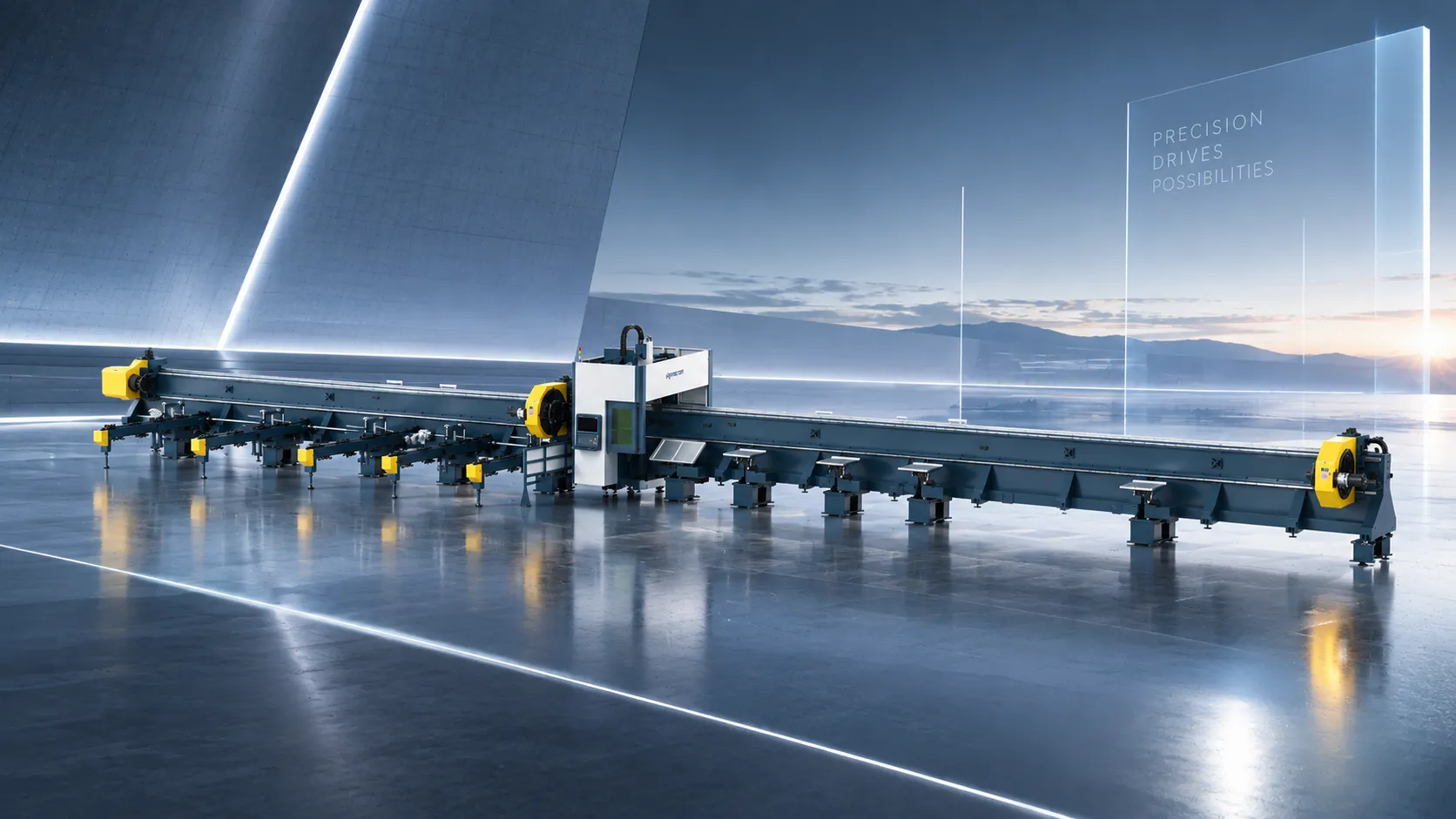

FP 激光切管机专为大规格管材批量加工打造，在满足大管材稳定、安全加工需求的同时，兼顾连续生产与加工效率，提升设备利用率与生产产出，满足高负荷、连续化的大管材加工需求。
| 型号 | 12036 | 12052 |
|---|---|---|
| 圆管 | Φ40-Φ360 mm | Φ50-Φ520 mm |
| 方管 | □40 - □360 mm | □50 - □520 mm |
| 矩形管 | 边长 40–360 mm | 边长 50–520 mm |
| 槽钢 | ≤32# | 14#–40# |
| 角钢 | ≤25# | 5#–25# |
|
型号 |
12036 |
12052 |
|
管材最大重量 |
1200 kg |
2000 kg |
|
可加工管材最大长度 |
12000 mm |
12000 mm |
|
卡盘最大转速 |
60 r/min |
40 r/min |
|
X-Y 轴最大移动速度 |
60 m/min |
60 m/min |
|
X-Y 轴最大稳定加速度 |
0.8 g |
0.6 g |
|
X-Y 轴定位精度 |
±0.05 mm/m |
±0.05 mm/m |
|
Z 轴行程 |
575 mm |
575 mm |
|
Z 轴最大速度 |
60 m/min |
60 m/min |
|
管材要求 |
管径 ≥ Φ80 mm，管材壁厚 ≥2 mm；管径＞Φ80 mm ，薄壁管的管壁与直径的比值≥ 1/40 |
管径 ≥ Φ200 mm，管材壁厚 ≥5 mm；管径＞Φ200 mm ，薄壁管的管壁与直径的比值≥ 1/40 |
|
整机外形尺寸（含物理边界） |
12000mm 下料：29000 * 5000 * 3000mm |
12000mm 下料：29000 * 5000 * 3000mm |
